I en friliggande villa i Djursholm, Danderyd, fick vi i uppdrag att installera VVC-ledning och VVC-pump för tappvarmvatten. Målet var att minska väntetiden på varmvatten i kök och badrum på två plan och att sänka vattenförbrukningen. Arbetet omfattade projektering, dragning av ny returledning från de mest frekventa tappställena tillbaka till beredningen i teknikrummet i källaren, montage av pump med tillhörande ventiler och återställning där vi behövde öppna schakt och undertak.

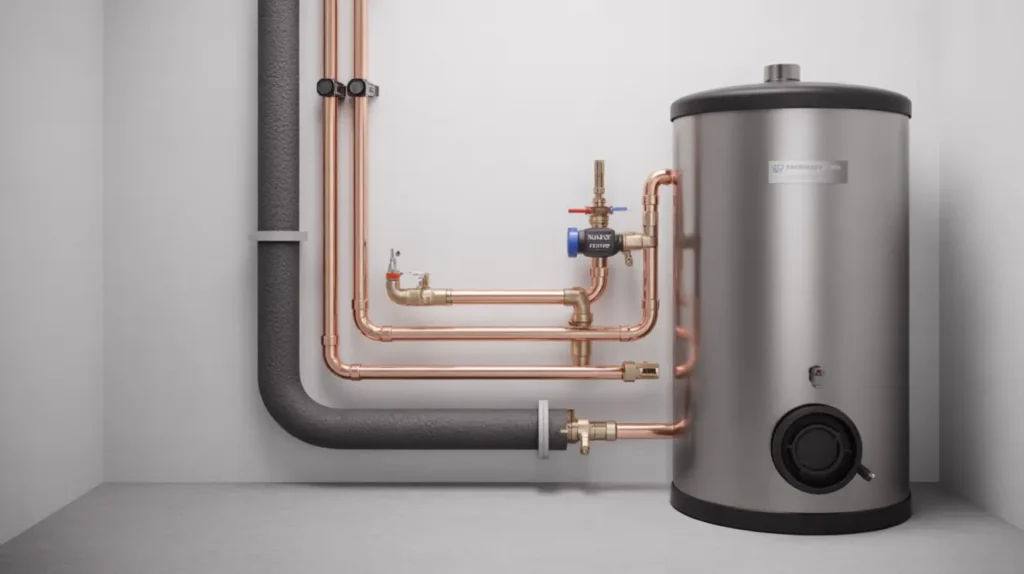

Efter inledande genomgång och flödesberäkning valde vi Cu15 för returledning från våtrum och Cu18 för stam, presskopplingar i avzinkningshärdig mässing, samt lödfria pressningar för ett hygieniskt montage. Ledning drogs dolt i befintliga schakt, i klädkammare och i undertak. Rör klamrades med gummiisolerade rörklammer med rätt avstånd för att minska ljud och rörelser. Genomföringar i bjälklag tätades med brand- och ljudklassad massa där så krävdes. Pumpen monterades på retur nära beredaren med kulventiler före och efter, backventil, smutsfilter och avluftningsventil. En termometer sattes på tur och retur för enkel avläsning. Samtliga tappvarmvatten- och VVC-ledningar isolerades med cellgummi minst 19 mm för att begränsa värmeförluster och undvika oönskad uppvärmning av utrymmen.
Systemet tryckprovades med vatten enligt AMA VVS och Kyl. Vi höll provtryck 1,0 MPa under 30 minuter utan tryckfall. Därefter spolades och desinficerades tappvattensystemet. Vid idrifttagning injusterades flödet med strypventil på retur och pumpens varvtal ställdes in för ett temperaturfall på cirka 5 grader. Temperaturmätningar gjordes vid samtliga tappställen, varmvatten 55 till 60 grader och VVC-retur 50 till 55 grader efter stabil drift. Rör drogs om i ett undertak i hallen och takgips återställdes med spackling och målning. Ventiler och flödesriktning märktes och driftinstruktion lämnades till dig.
Planerar du installation av VVC-ledning och pump i Djursholm eller någon annan del av Danderyd, kontakta oss så tittar vi på din anläggning och föreslår rätt upplägg.
